TN и ее разновидности
Самый распространенный тип заземляющей системы — это TN, в котором ноль совмещен с землей по всей длине. Этот тип еще называют в снабжении глухозаземленная нейтраль, когда условный ноль N источника соединен с устройством заземления PE. Устройство заземления не сложно, но тем не менее технологично и представляет собой группу штырей, вбитых вертикально в землю на значительную глубину до водоносного слоя, от 2.5 и более метров. Эти штыри соединены полосой или же кабелем в единый контур заземления жилого дома. Рассмотрим, какая существует классификация систем TN на сегодняшний день и в чем различие между всеми разновидностями.

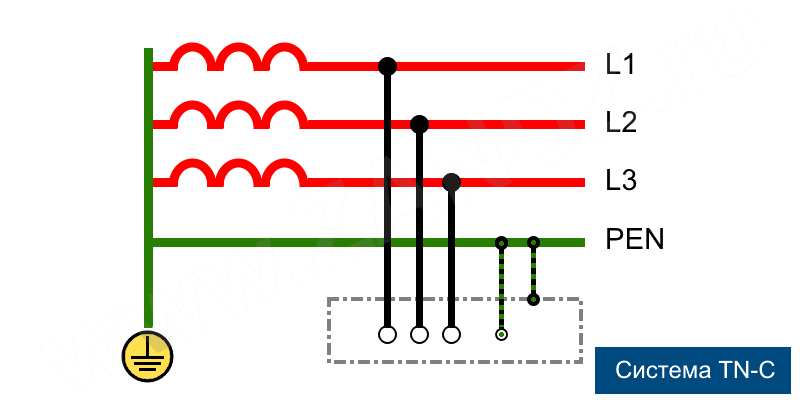

В старом жилом фонде используется тип защиты ТN-C, это когда ноль N выполняет также роль защитного провода PE, совмещен. Это самый простой и дешевый вариант заземления электроустановки до 1000 В.
Тип TN-С морально устарел и электрически опасен, так как не имеет отдельного защитного проводника, и в случае обрыва нулевого провода. во время ЧП, весь потенциал окажется на электрооборудовании, подвергая риску поражения током или же возникновению пожара.

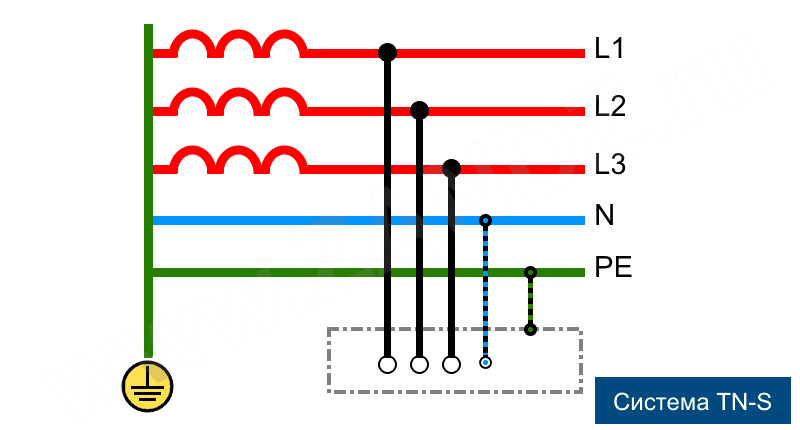

Поэтому во вновь проектируемых зданиях используют другую подсистему TN-S, в этом устройстве присутствует отдельный провод фаза, ноль (нейтраль) и защитный проводник PE. Проводники N и PE, начиная от подстанции с глухозаземленной нейтралью являются отдельными компонентами системы электроснабжения.
Данный вид является самым надежным из принятых типов заземления электрической сети. К его недостаткам можно отнести дороговизну, так как нуждается в дополнительном проводнике, от подстанции к потребителю.

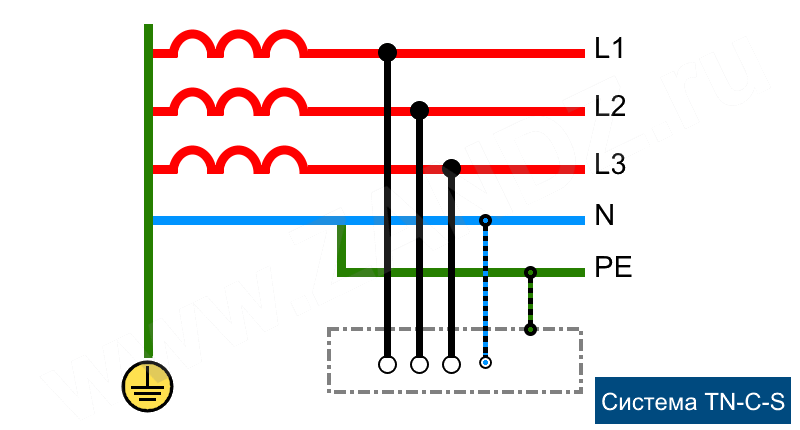

Лишенная этих недостатков, относительно простая в реализации система TN-C-S. которая сочетает в себе достоинства описанных ранее систем. Также легко реализуется во время реконструкции старых зданий. Смысл данной схемы в том, что до ГРЩ организуется система TN-C, тут разделяют нейтральный провод PEN на два проводника N и PE, далее идет система TN-S.
Недостаток этой системы такой же, как и TN-C, при обрыве PEN шины система оказывается под полным напряжением. С этим недостатком борются установкой дополнительных устройств, таких как реле напряжения, производящих аварийное отключение потребителя от сети.

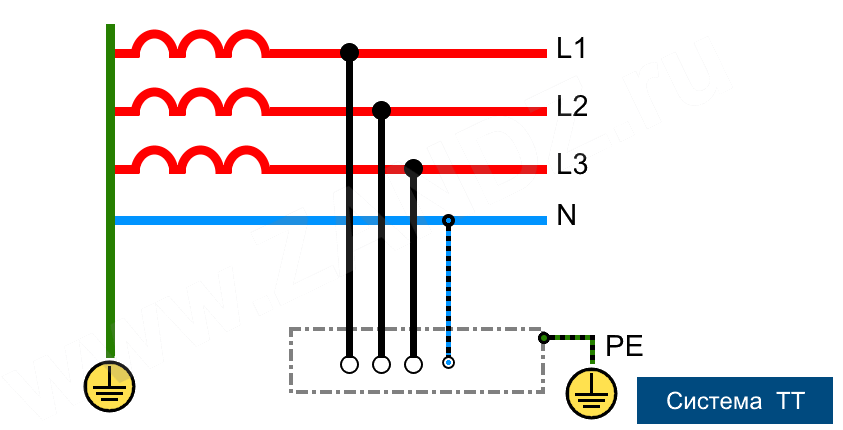

Существуют еще два вида снабжения, которые используются в специальных условиях, это тип TT — когда доставка электрической энергии организуется фазными проводами от источника с глухозаземленной нейтралью, а заземление организовывается непосредственно у потребителя. Таким способом осуществляют подключение мобильных домов, временных объектов. Данный тип требует обязательного использования устройств защитного отключения УЗО.

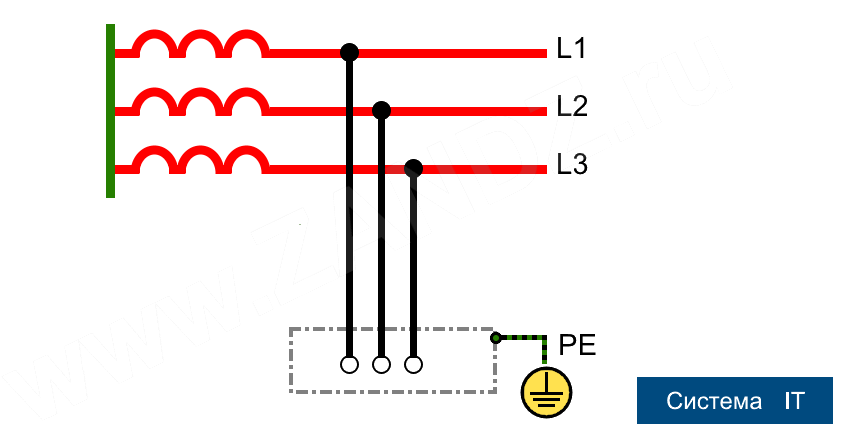

Еще один вариант — система IT, тип снабжения, не использующий глухозаземленную нейтраль. Ноль источника подключается через специальные устройства, имеющие высокое внутреннее сопротивление, а непосредственно у потребителя установлено устройство нуля и защитного заземления (согласно ПУЭ 7, глава 1.7). Данный тип снабжения используется в спец лабораториях, так как помехи, вносимые таким способом, минимальные.
Также рекомендуем просмотреть видео, на котором предоставлено описание каждой разновидности заземляющих систем с расшифровкой аббревиатур:
Какие бывают варианты защиты электроустановок до 1 кВ?
И напоследок хотим обратить внимание — запрещено использовать в качестве защитного заземления трубы отопления, газа, трубы водопровода, элементы металлических ограждений. В этом случае возможно появление на этих элементах полного напряжения 220 вольт, подвергая жизнь окружающих опасности. Берегите себя.
Вот и все, что хотелось рассказать вам об основных типах систем заземления, применяемых в России. Надеемся, теперь вы знаете, какие бывают схемы заземляющих контуров и в чем отличия между существующими вариантами!
