Виды заземления. Повторное заземление

Назначение заземления


Сначала определимся с определением заземления. Заземление нужно понимать как специальное электрическое соединение некоторых элементов сети, металлических корпусов различных электроприборов или электроустановок с конструкцией заземления.



Заземление нейтрали и защитное заземление


Устройство заземления нужно рассматривать как некоторую конструкцию специальных заземлителей с заземляющими проводниками, которые представляют собой электрическую связь электроустановки с грунтом.


То есть, эта конструкция заземляющих устройств предназначена для поглощения землей опасного для жизни напряжения, появившегося на металлическом корпусе электроустановки при пробое изоляции сетевых проводов. Заземлители обеспечивают надежный контакт с грунтом, и через проводники связаны с металлическими частями электрических установок.


Для оценки надежности и качества ЗУ существуют определенные значения сопротивления заземления с грунтом. Чем меньше величина сопротивления заземления, тем качественнее электрическое соединение между заземлителем и грунтом. Для идеального варианта сопротивление равно нулю, но такого не может быть из-за наличия удельного электрического сопротивления грунта.



Варианты контура заземления для частного дома


Поэтому для различных типов электросетей определены нормированные сопротивления заземления. Сопротивление заземление нейтрали у трансформатора подстанции по нормативу 4 Ома. Величина сопротивления заземления молниезащиты в однофазных сетях 220 В, также в 3-х фазной электросети 380 В составляет 10 Ом. По правилам ПЭУ 1.7. 103 для систем электропитания TN-C-S частных домов и электросети 220/380 В значение сопротивления заземления не превышает 30 Ом.


Виды заземления и их задачи


Существует два типа заземления электроустановок — это рабочее и защитное. Эти виды заземления имеют свою функциональность. Так рабочее заземление обеспечивает нормальные условия работы электроустановок. Рабочее заземление предназначено для заземления отдельных частей установки, необходимое для эффективной работы. Т. е. здесь не говорится о защитных свойствах заземления.


Как пример, является заземление трансформаторов подстанций, генераторов тока с целью создания рабочего режима и повышения устойчивости и надежности энергосистем. А ответственной задачей защитного заземления будет защита от поражения током во время аварии. Таким образом, защитное заземление предотвращает появление опасного напряжения на тех металлических конструкциях, где его не ждут, но оно может появиться.

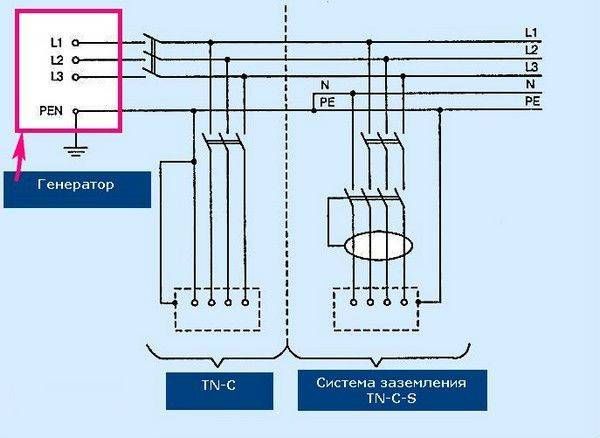

Рабочее и защитное заземление в разных системах энергоснабжения


Опасное напряжение может появиться на любых металлических конструкциях, трубах, ограждениях, корпусах. Появится опасное напряжение также может в результате пробоя изоляции проводов, утечки тока через изоляцию, электростатических разрядов, молнии. Работа защитного заземления заключается в отводе опасного напряжения с металлических конструкций на землю и создании тока утечки с заземленных участков, для срабатывания УЗО и отключения электросети.


Важным элементом заземления является сам заземлитель, который имеет прямое соприкосновение с землей. Особенно важным параметром заземлителя считается сопротивление заземления, которое уменьшается с увеличением площади заземлителя. Чтобы увеличить площадь заземлителя устанавливают их несколько, увеличивают их длину, меняют конфигурацию. Со стороны грунта — насыщают солями или вовсе засыпают другой грунт или устанавливают заземление в местах с близкими грунтовыми водами.

Заземлению не подлежат трубы централизованного отопления, водопровод, канализация, трубопровод горючих жидкостей и газопроводы.


В качестве заземлителей можно приспособить естественные заземлители — это конструкции установленные в земле которые соответствуют предъявляемым требованиям. К естественным заземлителям можно отнести арматуру фундаментов, бетонных плит, обсадные трубы.

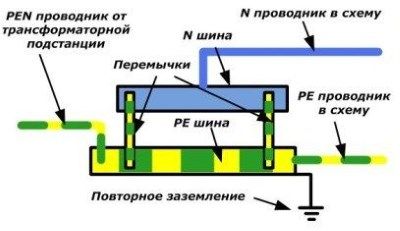

Повторное заземление


Такое заземление снижает величину опасного напряжения при пробое фазного проводника электроустановки, по отношению к земле в обычном рабочем режиме и в случае обрыва нулевого проводника. Можно сказать что повторное заземление — это заземление которое выполняется не в одном месте, а одновременно в нескольких местах на протяжении всей длины нулевого проводника.



Повторное заземление должно выбираться так, чтобы при аварии и к. з. на корпус, отключался ближайший автомат. Контур заземления старых домов уже не соответствует современным требованиям, поэтому необходимо делать повторное заземление. Провод заземления, при повторном заземлении должен быть непрерывным относительно каждого источника напряжения и присоединяется с варкой, а к корпусу приборов возможно соединение болтом.
