Молниезащита

Устройство молниезащиты и ее заземления

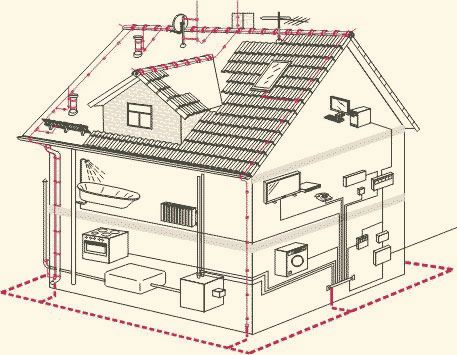

Жителей городов мало волнует молниезащита и заземление, государство уже о них позаботилось, обязав проектировщиков и строителей предусмотреть соответствующие технические решения. Вопрос защиты от молний особо актуален для владельцев дач и загородных домов. Делать молниезащиту или не делать – домовладелец решает сам. Однако сооружение заземления и надежного молниеотвода уменьшает опасность пожара в разы, позволяет защитить проводку, электроприборы и жизни обитателей дома.




Содержание:


  • Опасность разряда молнии
  • Типы защиты
  • Внутренняя защита от молний
  • Естественные молниеотводы
  • Конструкция молниеотводов
  • Расположение заземлителей
  • Требования к сопротивлению

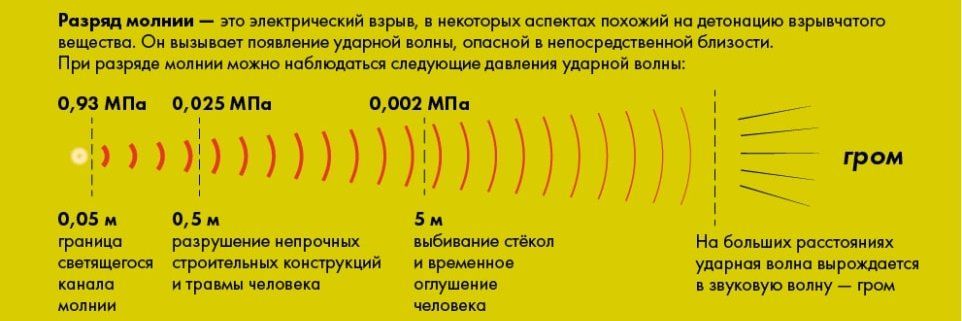

Опасность разряда молнии


Облака представляют собой водяной пар или мелкие кристаллы льда. Они постоянно движутся, трутся о теплые струи воздуха и электризуются. Когда разность зарядов между ними достигает критического значения, происходит разряд. Это и есть молния. Когда между облаком и землей проводимость наименьшая, то молния ударяет в землю, весь накопленный заряд стекает в нее. Затем и нужно заземление, чтобы забрать на себя энергию разряда.





Молния ударяет в самую высокую точку сооружения, проходя минимальное расстояние от облака до объекта. По сути, получается короткое замыкание, протекают гигантские токи, выделяется огромная энергия. Если молниезащита отсутствует, то вся энергия молнии воспринимается зданием и растекается по токопроводящим конструкциям. Последствия такого удара – пожары, поражения людей, выход из строя электротехники.


Молниезащита забирает на себя энергию разряда и по токопроводу переправляет ее через заземлитель в землю, которая ее полностью поглощает. Поэтому молниеприемники (громоотводы) и прочие элементы молниезащиты выполняются из токопроводящих материалов с высокой проводимостью.


Типы защиты

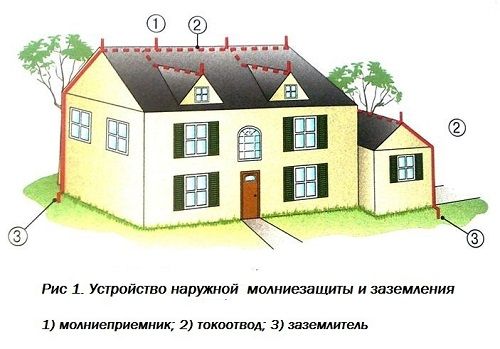

 По месту расположения молниезащита делится на внешнюю и внутреннюю. Внешняя защита по принципу действия подразделяется на пассивную и активную. Устройство молниезащиты пассивного типа включает три обязательных части:


  • молниеприемник;
  • токоотвод (токовод);
  • заземлитель.


В зависимости от строения крыши устанавливаются различные молниеотводы. В активной молниезащите на вершине стрежня или мачты находится ионизатор воздуха, который создает дополнительный заряд и привлекает, таким образом, молнию. Радиус действия такой защиты значительно больше пассивной, бывает достаточно одной мачты для защиты дома и участка.

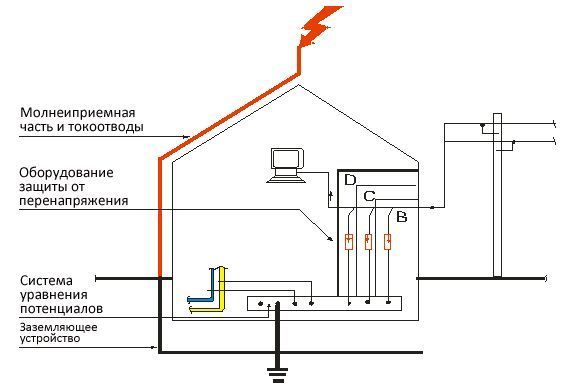

Внутренняя защита от молний


Особенно нужна молниезащита внутри зданий с большим количеством компьютерного оборудованием. Внутренняя молниезащита представляет собой комплекс устройств защиты от импульсных перенапряжений (УЗИП). При попадании разряда молнии на линии электрической сети в ней возникают огромные кратковременные перенапряжения. Чтобы погасить их параллельно с проводниками фаза и ноль, фаза и земля, ноль и земля устанавливаются УЗИП. Это очень быстродействующие приборы со временем срабатывания от 100 нс до 5 нс.






Схема установки и характеристики УЗИП зависят от того, имеется внешняя молниезащита или нет. Они различаются конструкцией, представляют собой воздушные или газовые разрядники, варисторы, но суть одна. При возникновении кратковременного перенапряжения шунтируют защищаемую цепь и всю энергию разряда принимают на себя. Но есть приборы и с последовательным соединением. Принцип действия тот же, при возникновении перенапряжений все падение напряжения происходит на устройстве.




УЗИП делятся на три класса. Устройства первого класса устанавливаются в главном распределительном щите. УЗИП снижает напряжение до 4 кВ. Приборы второго класса устанавливают перед вводным автоматом квартирного или домового электрического щита и снижают напряжение до 2,5 кВ. Устройства третьего класса устанавливают в непосредственной близости от защищаемых приборов (компьютеры, серверы и подобные им устройства). Они обеспечивают снижение до 1,5 кВ. Этого снижения напряжения достаточно для большинства оборудования, особенно если продолжительность перенапряжения краткая. Расчет молниезащиты рекомендуется поручить специалистам.


Естественные молниеотводы

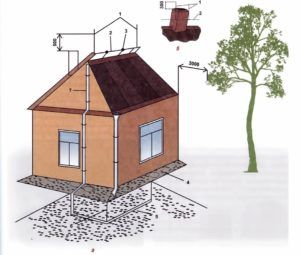

 Кроме этого имеется естественные молниеотводы. Наши предки вольно или невольно тоже имели хорошую молниезащиту. Традиция высаживать около дома березу спасла не одну жизнь и не один дом. Береза, несмотря на то что она не очень хорошо проводит электрический ток, является замечательным молниеотводом и одновременно обеспечивает заземление. А все из-за мощной корневой системы, которая расползается почти на поверхности почвы. За счет этого энергия молнии при попадании в дерево растекается по большой площади и благополучно уходит в землю. Сосна и ель в качестве молниезащиты даже лучше, но не сравнятся с березой из-за хрупкости древесины.




Конструкция молниеотводов


В общем случае, молниезащита зданий и сооружений представляет собой комплекс из молниеприемника, токопровода и заземлителя. Молниеприемники применяются в виде стержня, сети и натянутого троса.

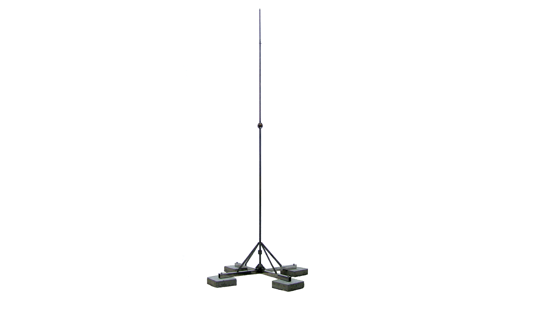

Стержневой молниеприемник


Конструкция стержневой системы проста. Штырь молниезащиты соединяется с помощью токоотвода с металлическими штырями в грунте, обеспечивающими заземление.





Стержни (штыри) изготавливают из оцинкованной или омедненной стали высотой от полуметра до 5-7 метров. Диаметр зависит от высоты стержня и климатического района расположения. Омедненный стержень имеет лучшую электрическую проводимость по сравнению с оцинкованной сталью. В зависимости от конфигурации здания и его кровли на крыше устанавливаются несколько стержней. Они крепятся к коньку, фронтону, вентиляционным колодцам и прочим капитальным конструкциям.

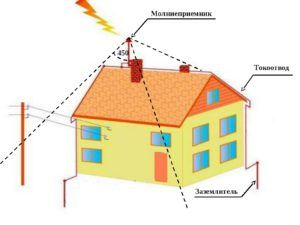

Зона влияния молниезащиты представляет собой конус с вершиной на острие молниеотвода. Стержни располагают таким образом, чтобы зоны их действия перекрывали все здание. Для стержневых молниеприемников правило защитного конуса с 90 градусной вершиной справедливо для стержня высотой до 15 м. Чем выше молниеприемник, тем меньше угол вершины защитного конуса.


Сетевой молниеприемник


Молниеприемная сеть представляет собой оцинкованный или омедненный провод диаметром 8-10 мм, покрывающий в виде сети всю крышу здания. Обычно молниезащиту в виде сетки устанавливают на плоские кровли. Сеть формируется за счет перпендикулярно расположенных относительно друг друга проводов с определенным шагом. При помощи держателей провода соединяются между собой и крепятся к кровле. Иногда, вместо провода используют стальную полосу.





Провод или полоса обязательно должны быть соединены с заземлением. Для соединения применяют сварку, но можно его делать специальными зажимами. Зажимы для соединения электродов заземления с проводниками часто идут в комплекте, если приобретать все детали в специализированном магазине.

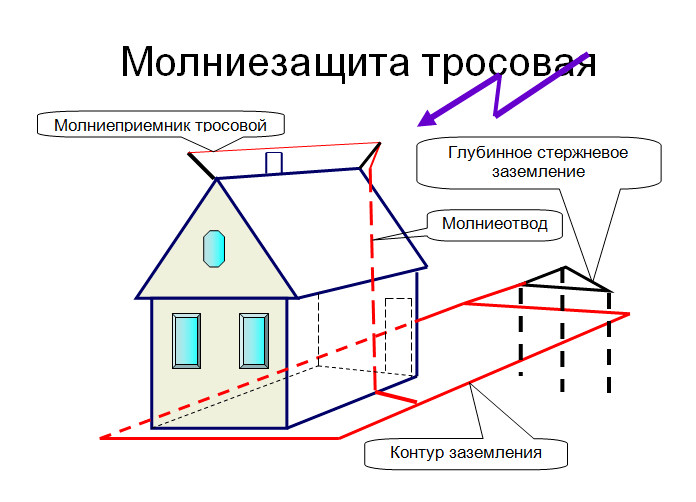

Тросовый молниеприемник


Тросовые молниеприемники представляют собой стальной или алюминиевый трос, натянутый между двумя мачтами. Мачты соединены с токоотводов, а тот в свою очередь с заземлением. Представьте, что трос является коньком двускатной крыши. Тогда область под этой виртуальной крышей будет находиться под защитой от ударов молний. Таким образом, натянув над крышей дома и прилегающей территорией несколько тросов можно обеспечить надежную молниезащиту.





Токопроводы представляют собой оцинкованные или омедненные стальные провода диаметром 10 мм, часто применяют и стальные полосы сечением 40х4 мм покрытые цинком или медью. Они соединяют молниеприемники с заземлителем.


В комплект молниезащиты входят и держатели молниеприемников и токопроводов. Они выполняются из стальных и пластиковых материалов, имеют многообразные конструкции.


Расположение заземлителей


Заземление молниеотводов, в самом простом случае, представляет собой три трехметровых металлических стержня вбитых в землю на расстоянии 5 метров друг от друга. Между собой заземляющие штыри соединяются стальной полосой расположенной на глубине 50-70 см под землей. Соединение производится методом сварки, которые затем покрываются антикоррозионным покрытием. В местах расположения штырей на поверхность должны выходить стержни для того, чтобы можно было присоединить токопроводы.



 Заземление должно располагаться на расстоянии не менее 1 метра от сооружения и более 5 метров от крыльца, дорожек и других мест постоянного хождения людей. Это необходимо для того, чтобы человек не попал под шаговое напряжение, образующееся при растекании заряда молнии от заземлителя по земле. Если здание имеет массивный железобетонный фундамент, то заземление молниезащиты рекомендуется располагать подальше от него и монтировать внутреннюю молниезащиту в виде грозоразрядников для защиты аппаратуры. Это необходимо из-за заброса части заряда на фундамент и все элементы, имеющие с ним хороший контакт, в первую очередь корпуса оборудования, инженерные коммуникации.


Требования к сопротивлению


Контур заземления дома должен быть соединен с заземлением молниезащиты через стальные проводники, которые сваривают между собой. Сопротивление заземления должно быть как можно меньше. Нормативное значение составляет 10 Ом для грунтов с удельным сопротивлением до 500 Ом, но при больших его значениях допускается иное сопротивление, которое вычисляется по формуле:





Rз – сопротивление заземлителя, а ρ – удельное сопротивление грунта.


Для достижения нормативного значения иногда заменяется грунт. Выкапывается траншея, закладывается новый грунт с соответствующими характеристиками, и после этого монтируется заземление. Другой вариант заключается в добавлении химических реагентов. После установки заземления молниезащиты необходимо регулярно замерять его сопротивление. Если оно выходит за пределы нормативного значения, то придется добавить штырь или заменить на новый. При этом нужно уделять пристальное внимание соединениям между элементами устройства. Использование нержавеющих материалов значительно увеличит срок службы заземлителя.
